EH6 Series Electro-Hydraulic Servo Machine
CNC Press Brake

EH6 Series Electro-Hydraulic Servo Machine

هل تبحث عن آلة الانحناء المؤازرة الكهربائية المعقولة والموثوقة؟
سلسلة EH6 هي فقط ما تحتاجه!
من خلال نظام CNC SCS700 سهل الاستخدام ، وضمان انحناءات دقيقة للتعويضات الكهربائية. بالإضافة إلى ذلك ، يمكن ترقية مقياس الخلفية المحور القياسي 3 1 إلى محور 4 1 لمزيد من المرونة. مثالي للمستخدمين لأول مرة ، يجمع EH6 بين الجودة والقدرة على تحمل التكاليف ، مما يجعله اختيارك للبدء في الانحناء الكهربائي الهيدروليكي .

اتصل بنا
PREV：WC67K Torsion-Sync CNC Prake Brake
NEXT：EH8 آلة الانحناء المؤازرة الكهربائية الهيدروليكية
  • EH6 Series CNC Press Brake

    EH6 Series CNC Press Brake

    -تم بناء الإطار بتصميم للذهاب والطول ، ولحام تمامًا من أجل الاستقرار وطول العمر. تتم معالجتها باستخدام آلة كبيرة مثبتة على الأرضية والطحن لضمان دقة عالية وتقليل التشوه.

    -يتبنى صمام المؤازرة الكهربائية الهيدروليكية العليا وحاكم الشبكة للتحكم في الحلقة المغلقة.

    -يتميز التكوين القياسي بمقياس خلفي (x ، r) ، أو يمكنك اختيار مقياس الخلفية 4 تنوعًا وفعالية (x ، r ، Z1 ، Z2) كخيار بديل.

    -تم تجهيز مجموعة العمل بآلية مكافحة الانعكاس التي تسيطر عليها CNC تعمل بشكل فعال والتي تقضي بشكل فعال على تأثير تشوه شريط التمرير على جودة الشغل. يقوم نظام CNC تلقائيًا بضبط مبلغ التعويض للتشغيل المريح والدقيق .

    المزيد من الخيار

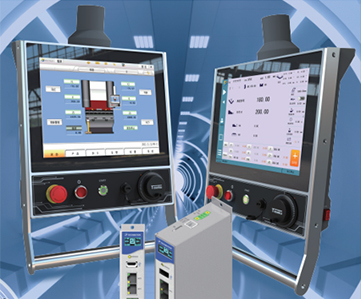

    نظام تحكم CNC

    نظام تحكم CNC

    تم تجهيز سلسلة EH6 بنظام CNC Techmation SCS700 كمعيار ، في حين يمكن أيضًا اختيار خيارات بديلة مثل Delem و Cybelec لنظام CNC.

    Techmation SCS700

    -"تايوان الصناعية حساسية عالية 15 بوصة شاشة لمس LCD"

    - لوحة كمبيوتر صناعية EMC4 مخصصة ، مستقرة وموثوقة

    - تكوين نظام وحدة المعالجة المركزية المزدوجة ، قوة حوسبة قوية ، تحكم دقيق

    - برمجة Motion Plc C القياسية

    - دعم ملحقات اتصال Ethercat القياسية

    - نظام تشغيل Linux ، يدعم Forgan Power Canner

    المزيد من الخيار
    هيكل قوي

    هيكل قوي

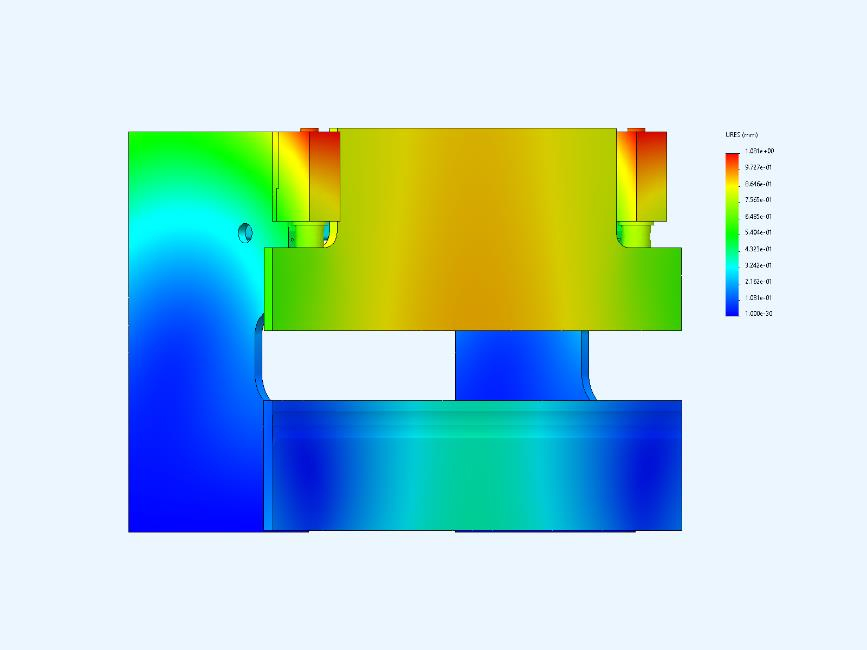

    مخطط تحليل العناصر المحدودة

    -الهيكل الميكانيكي للمكابح الصحفية وجميع المكونات الرئيسية تخضع لتحليل ثلاثي الأبعاد وتصميم التحسين ، مما يضمن تصميمًا جذابًا وهيكل موثوق به لتشغيل الماكينة المستقرة.

    تصميم إطار جامد

    -تم تصميم الماكينة وبناءها بإطار من قطعة واحدة ملحومة يتم تشكيله دون إعادة تحديد موضعه لضمان المتانة والدقة.

    معالجة تكاملية

    -تم الانتهاء من إطار الماكينة بأكملها في عملية متكاملة باستخدام مركز تصنيع ثلاثي الأبعاد CNC لضمان دقة عالية .

    المزيد من الخيار

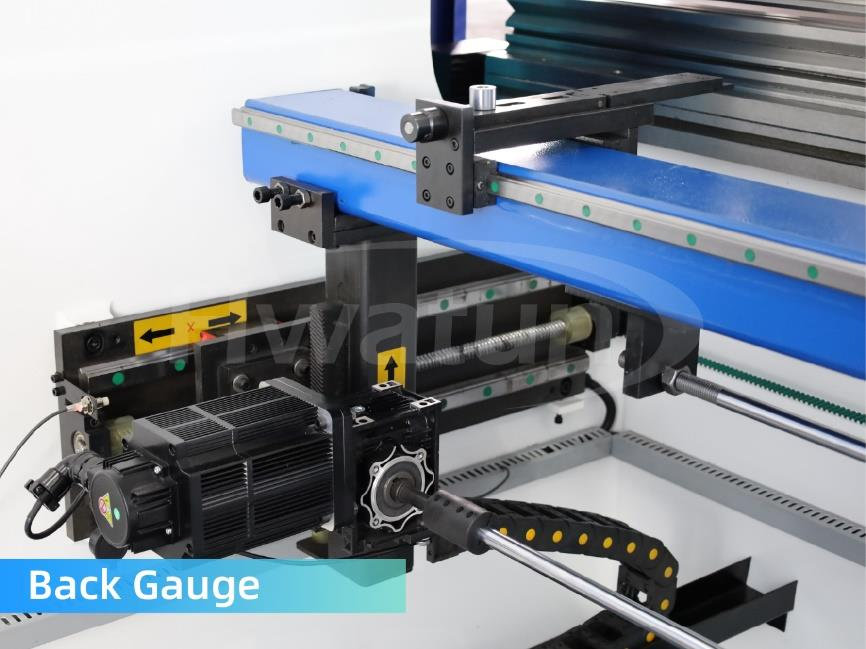

    نظام قياس الظهر

    نظام قياس الظهر

    تم تصميم هيكل المقياس الخلفي بقوة لتحديد المواقع المتسقة والدقيقة للمحاور ، مع شعاع مزود بقضبان دليل خطية مزدوجة لتحسين الاستقرار والدقة.

    ABG-2 x ص محور المقياس الخلفي

    - يحرك المحور X مجموعة من الدليل الخطي ، وبرغي الكرة ، ومحرك المؤازرة لضمان تحديد موقع دقيق.

    -يستخدم محور R قضيب فولاذ صلب عالي القوة كإرسال طاقة ، مع تروس حلزونية تساعد في تحديد المواقع المتزامنة ، ومسامير عالية القوة لتوصيل المكونات بشكل آمن. يمكّن هذا محور R من مزامنة بدقة ، مع استجابة سريعة ، ومعدلات فشل منخفضة ، وسهولة الصيانة.


    إعدادات

    مسلسل

    وصف

    ABG-2 (معيار)

    2 المحور: x r

    ABG-4 (اختياري)

    4 المحور: X R Z1 Z2

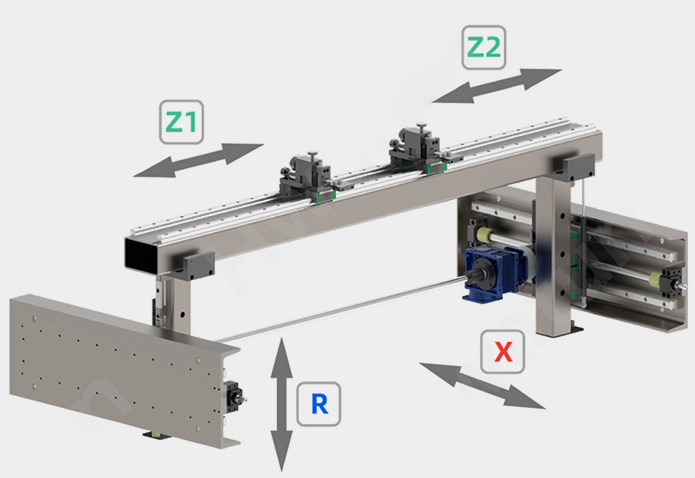

    سلسلة عودة سلسلة

    ● محور س: حركة الأمام والخلفية لقياس الظهر

    ● محور R: صعودا وهبوطا حركة المقياس الخلفي

    ● محور Z1: الحركة اليسرى واليمنى لإصبع المقياس الخلفي

    ● محور Z2: حركة اليسار واليمين لإصبع المقياس الخلفي



    دقة

    سلسلة ABG

    X

    R

    Z1*

    Z2*

    السكتة الدماغية (مم)

    600

    150

    مخصص

    مخصص

    السرعة (مم/ث)

    350

    120

    300

    300

    الدقة (مم)

    ± 0.01

    ± 0.05

    ± 0.05

    ± 0.05

    ميكانيكي

    برغي الكرة

    رف

    رف

    Rack

    المزيد من الخيار

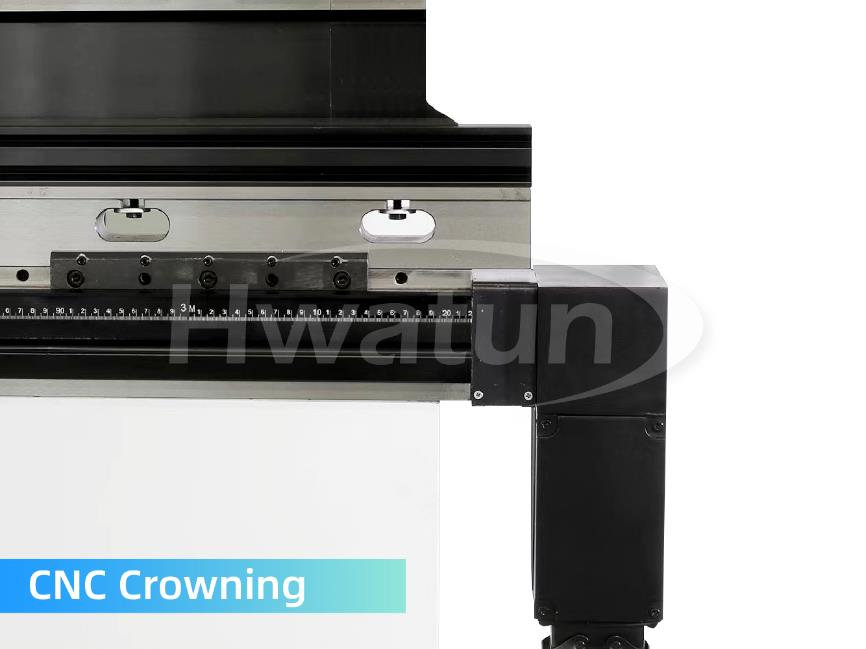

    تتويج CNC


    تتويج CNC

    مكافحة الانعكاس التي تسيطر عليها CNC المحركية

    -يمكن تعديل جهاز تتويج CNC تلقائيًا وفقًا للتعليمات المبرمجة في نظام CNC ، مما يجعله مريحًا للغاية وفعالًا .

    المزيد من الخيار

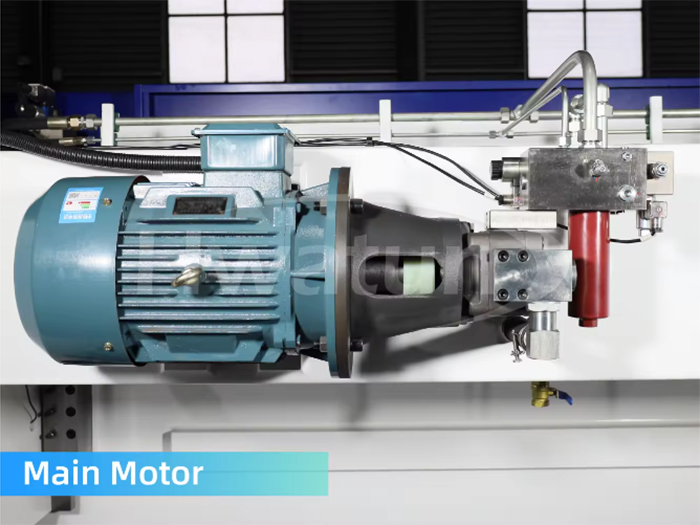

    المحرك الرئيسي

    المحرك الرئيسي

    -المحرك الرئيسي لفرامل الصحافة هو مكون حاسم يضمن تشغيل الماكينة السلس والفعال.
    -مع بنائها القوي واستخدام المواد عالية الجودة ، يقدم هذا المحرك أداءً مستقرًا وموثوقًا به طوال كل خطوة ، مما يوفر متانة استثنائية وعمر خدمة ممتد .

    المزيد من الخيار

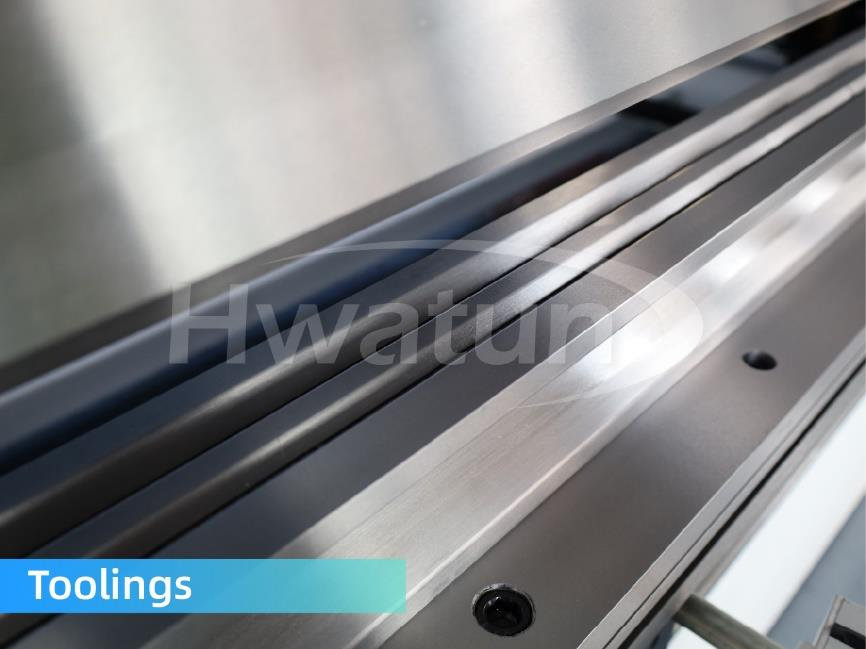

    الأدوات

    -كل اللكمات العلوية ويموت أقل من تصلبها

    -سيوصي المهندسون بالأدوات الأكثر ملاءمة بناءً على الرسومات الخاصة بك ، وسمك المعادن الشائع ، وارتفاع فتحة ، وقوة الانحناء لفرامل الضغط .

    المزيد من الخيار
Nantong Hwatun Heavy Machine Tool Co. ، Ltd.
Nantong Hwatun Heavy Machine Tool Co. ، Ltd.



تزويد العملاء بمنتجات عالية الجودة وخدمة صادقة.

Nantong Hwatun Heavy Machine Tool Co. ، Ltd.

مؤسسة العمود الفقري الرئيسي في صناعة آلات التزوير. تقع الشركة في منطقة هايان بينهاي الصناعية ، مقاطعة جيانغسو ، في دلتا نهر اليانغتزي المطورة اقتصاديًا.

نحن متخصصون في إنتاج آلات القص في سلسلة العلامات التجارية "Huaduan" ، وآلات الانحناء ، وآلات المتداول للألواح ، والضغط الهيدروليكي ، وخطوط إنتاج القص والتسوية. تستخدم المنتجات على نطاق واسع في صناعة الضوء ، والطيران ، وبناء السفن ، والمعادن ، والأجهزة ، والأجهزة الكهربائية ، ومنتجات الفولاذ المقاوم للصدأ ، وصناعات البناء والزينة. يتم تصدير المنتجات إلى أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط ودول ومناطق أخرى.

لدى شركتنا العديد من القصاصات المحلية ، والطي ، والمتداول ، والضغط الهيدروليكي ، وتسوية خطوط إنتاج القص وغيرها من جودة منتجات تصنيع الأبحاث والتطوير ، والمستوى التقني في طليعة الصناعة ؛ تقوم Huaduan Machine Tool بدمج التقنيات المتقدمة في الداخل والخارج مع الوعي المتقدم والمفاهيم الجديدة والروح المبتكرة ، وتطوير منتجات الصناعة بشكل مستمر ، ووضع أساسًا قويًا لـ "Huaduan" لإنشاء علامة تجارية مشهورة عالميًا في صناعة الأشجار.

  • 0سنين

    تجربة الصناعة

  • 0م

    غلاف المصنع

  • 0م

    منطقة البناء

  • 0الملايين

    قيمة الإخراج السنوية

شهادة الشرف
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
غرفة الأخبار
  • ما هي آلة القص المستخدمة؟

    أ آلة القص هو جهاز ميكانيكي يستخدم لقطع أو القص مواد - من المعدن أو اللوحات أو المواد الصلبة الأخرى - إلى الأشكال والأحجام المطلوبة. إنه يؤدي هذه المهمة عن طريق تطبيق قوة عالية من خلال شفرة ...

    اقرأ المزيد
  • ما هي المواد التي يمكن أن تقطع آلة قطع الليزر CNC؟

    تعد آلات قطع الليزر CNC أدوات قوية ودقيقة تستخدم في مختلف الصناعات لقطع الأنواع المختلفة من المواد ونقشها وحفرها. إن تعدد استخداماتها وسرعة ودقة تجعلها مثالية لتصنيع وتطبيقات النماذج الأولية والتصم...

    اقرأ المزيد
  • ما هي الميزات والفوائد الرئيسية لآلة القص؟

    تعد آلات القص أدوات أساسية في صناعة أعمال المعادن ، وتستخدم في قطع وتشكيل الألواح المعدنية أو اللوحات ذات الدقة العالية والكفاءة. تستخدم هذه الآلات على نطاق واسع في صناعات التصنيع والبناء والسيارات...

    اقرأ المزيد

المنتجات ذات الصلة

وصف المنتج

ال EH6 Series Electro-Hydraulic Servo Machine يمثل قمة تقنية الانحناء الحديثة ، مما يوفر دقة استثنائية وموثوقية وقدرة على تحمل التكاليف. تم تصميم هذا الجهاز لكل من المهنيين المحنكين والوافدين الجدد في صناعة الانحناء ، ويدمج الميزات المتقدمة والبناء القوي لتلبية مجموعة واسعة من احتياجات الانحناء بسهولة.

الهندسة الدقيقة والبناء القوي
في قلب EH6 Series Electro-Hydraulic Servo Machine هو إطار تم إنشاؤه باستخدام تصميم للذهاب والطين ، ملحومة بالكامل لتحقيق أقصى قدر من الاستقرار والمتانة. يضمن اختيار التصميم هذا أن يظل الجهاز مستقرًا ويؤدي أداءً موثوقًا على مدى حياته الممتدة. تتم معالجة الإطار باستخدام آلة كبيرة مثبتة على الأرضية والطحن ، والتي تضمن دقة عالية وتقلل من التشوه ، مما يضمن أن كل منحنى دقيق باستمرار.

تم تصميم هيكل المقياس الخلفي للماكينة للدقة ، ويتميز بقضبان دليل خطي مزدوج على الحزمة. يعزز هذا الإعداد الاستقرار ويضمن وضعًا ثابتًا ودقيقًا للمحاور ، وهو أمر بالغ الأهمية لإنتاج الانحناءات عالية الجودة. يساهم تصميم المقياس القوي في الأداء العام للماكينة ، مع الحفاظ على الدقة حتى أثناء الاستخدام المطول.

أنظمة التحكم المتقدمة
تم تجهيز سلسلة EH6 بنظام CNC Techmation SCS700 باعتباره قياسيًا ، مشهورًا لواجهة سهلة الاستخدام وأداء موثوق به. يسمح نظام التحكم المتقدم هذا بالتحكم الدقيق في عملية الانحناء ، مما يضمن أن كل عملية تلبي أعلى معايير الدقة. بالنسبة للمستخدمين الذين لديهم متطلبات محددة ، تتوفر أيضًا خيارات CNC البديلة مثل Delem و Cybelec. توفر هذه الأنظمة وظائف إضافية وميزات متقدمة ، مما يتيح للمستخدمين تخصيص الجهاز لاحتياجاتهم وتفضيلاتهم الخاصة.

خيارات قياس الخلفية متعددة الاستخدامات
يأتي الماكينة مع مقياس خلفي محور ثنائي المحور (X ، R) ، والذي يوفر أداءً قويًا لمجموعة متنوعة من مهام الانحناء. بالنسبة لأولئك الذين يحتاجون إلى براعة أكبر ، يمكن ترقية سلسلة EH6 إلى مقياس الظهر 4 محاور (X ، R ، Z1 ، Z2). تعزز هذه الترقية مرونة الماكينة ، مما يجعلها مناسبة لتطبيقات الانحناء الأكثر تعقيدًا وتحسين الكفاءة الإجمالية.

آلية مبتكرة لمكافحة الانعكاس
واحدة من الميزات البارزة لسلسلة EH6 هي آلية مكافحة الانعكاس التي تسيطر عليها CNC. تم دمج هذه الآلية في مجموعة العمل لمعالجة أي تأثيرات محتملة لتشوه شريط التمرير على جودة الشغل. من خلال ضبط مبلغ التعويض تلقائيًا ، يضمن نظام CNC أن تكون قطع العمل من أعلى مستويات الجودة ، خالية من التشوهات أو عدم الدقة التي قد تنشأ عن الانحراف الميكانيكي.

عملية سهلة الاستخدام
تم تصميم سلسلة EH6 مع وضع المستخدمين لأول مرة في الاعتبار ، حيث تقدم مجموعة من الميزات المتقدمة وسهولة الاستخدام. يضمن نظام CNC البديهي ، جنبًا إلى جنب مع نظام الماكينة القوي للبناء والقياس الموثوق به ، حتى أن المشغلين ذوي الخبرة المحدودة يمكنهم تحقيق نتائج عالية الجودة. تعزز المرونة في خيارات نظام CNC وتكوينات المقياس الخلفي من سهولة استخدام الجهاز ، مما يتيح التخصيص السهل لتناسب احتياجات الانحناء المختلفة.

ال EH6 Series Electro-Hydraulic Servo Machine هو خيار مثالي لأولئك الذين يبحثون عن حل ثني موثوق ومتعدد الاستخدامات. يضمن مزيجها من الهندسة الدقيقة ، وأنظمة التحكم المتقدمة ، والبناء القوي أنها توفر أداءً متسقًا وعالي الجودة. سواء كنت مستخدمًا لأول مرة أو مشغلًا متمرسًا ، تقدم سلسلة EH6 توازنًا مثاليًا في القدرة على تحمل التكاليف والميزات المتقدمة ، مما يجعلها إضافة قيمة لأي ورشة أو منشأة تصنيع.
