هل تبحث عن قص مقصلة دقيقة وبدون جهد يمكن أن يقطع ألواح معدنية بأكملها أكثر سمكًا من 10 مم؟
إن سلسلة المقصلة الهيدروليكية هي سلسلة QC11Y مثالية لك.
تم تجهيز القص سلسلة QC11Y بتكنولوجيا متقدمة ، ويأتي قياسيًا مع نظام تحكم E21S ، أسطوانات هيدروليكية قوية ، وشفرات حادة يمكن تعديلها لزاوية القطع للتأكد من أن كل قطع دقيق ودقيق .3
تفاصيل الصور

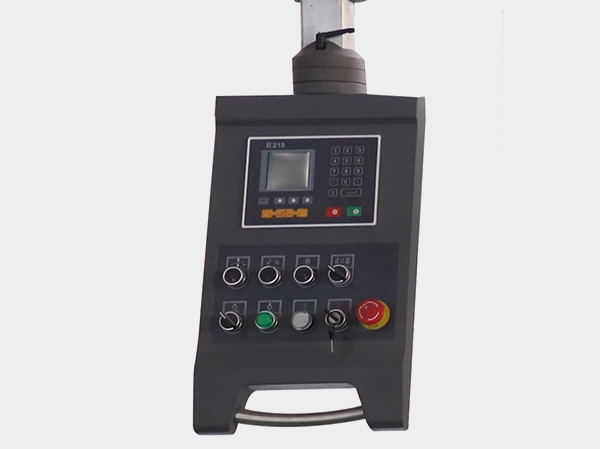

 | وحدة تحكم E21S (قياسية) * التحكم في التوقف الخلفي ، قادر على التحكم في كل من المحركات القياسية والمزولات ؛ |

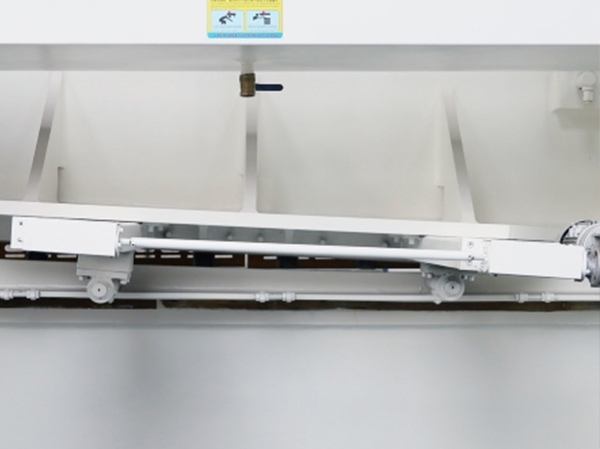

 | التغذية القابلة للتشغيل تم تجهيز شريحة التغذية بأسطوانة متحركة متعددة الاستخدامات ، مما يتيح التقدم السلس للوحة وسهولة ضبط موضع القص أثناء التغذية. هذا يوفر الوقت والعمل ، ويسهل تفكيك الكرة وتركيب الكرة ، وكذلك تمكين الصيانة دون عناء. |
 | اضغط على أسطوانة الزيت يتكون الربيع من سليبي 60si2mn من الصلب ، وسمك الصدمة سميكة مع البولي يوريثان. قاعدة الضغط واللوحة السفلية وختم الزيت كلها سميكة واستيرادها. |
 | شفرة المقياس الخلفي تم تجهيز الجزء السفلي من حامل الأداة بأسطوانة احتياطية ، والتي تتضمن غلافًا غريب الأطوار. هذا الأكمام مدفوعة بواسطة مخفض المحرك للتدوير ، وبالتالي ضبط الخلوص بين الشفرات العلوية والسفلية. |
 | محرك المقياس الخلفي تم تجهيز جهاز الإيقاف الخلفي الكهربائي بعاكس قابل للتعديل يسمح بكل من التعديلات السريعة والبطيئة. بالإضافة إلى ذلك ، تم تجهيزه بجهاز تحكم عددي سهل الاستخدام يوفر وظائف للأمام والخلف والوضع. |
 | موصل أنبوب مغلف عالي الضغط تتميز العلاقة بين أنبوب الفولاذ السلس ومفصل الأكمام بمقاومة عالية الضغط ، مما يضمن عدم تسرب الزيت وتسهيل الصيانة السهلة. |

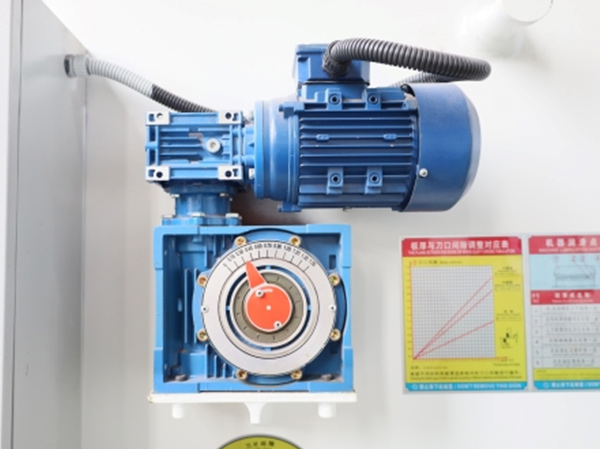

 | تعديل فجوة الشفرة الكهربائية يتم استخدام المحرك والمخفض للتحكم الدقيق والسريع في تعديل إزالة الشفرة. |
 | المحرك الرئيسي يوفر المحرك الرئيسي ذو السعة العالية قوة قوية وقوية . |
| نموذج | سمك القطع | طول القطع | عدد أوقات السكتة الدماغية | زاوية قطع | نطاق Backgauge | القوة الرئيسية |
| يكتب | (مم) | (مم) | (ر/دقيقة) | (°) | (مم) | (KW) |
| 4x2500 | 4 | 2500 | 16 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x3200 | 4 | 3200 | 14 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x4000 | 4 | 4000 | 10 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x6000 | 4 | 6000 | 8 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x2500 | 6 | 2500 | 18 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x3200 | 6 | 3200 | 15 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x4000 | 6 | 4000 | 12 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x5000 | 6 | 5000 | 10 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 6x6000 | 6 | 6000 | 7 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x2500 | 8 | 2500 | 13 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x3200 | 8 | 3200 | 11 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x4000 | 8 | 4000 | 9 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x5000 | 8 | 5000 | 7 | 0.5 ~ 1.5 | 20 ~ 600 | 15 |
| 8x6000 | 8 | 6000 | 6 | 0.5 ~ 1.5 | 20 ~ 600 | 15 |
| 10x2500 | 10 | 2500 | 12 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x3200 | 10 | 3200 | 10 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x4000 | 10 | 4000 | 9 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x6000 | 10 | 6000 | 6 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 12x2500 | 12 | 2500 | 12 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x3200 | 12 | 3200 | 10 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x4000 | 12 | 4000 | 9 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x5000 | 12 | 5000 | 7 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x6000 | 12 | 6000 | 6 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 16x2500 | 16 | 2500 | 8 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x3200 | 16 | 3200 | 7 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x4000 | 16 | 4000 | 6 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x5000 | 16 | 5000 | 5 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x6000 | 16 | 6000 | 4 | 0.5 ~ 2.5 | 20 ~ 600 | 30 |
| 20x2500 | 20 | 2500 | 8 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x3200 | 20 | 3200 | 7 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x4000 | 20 | 4000 | 6 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x5000 | 20 | 5000 | 5 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x6000 | 20 | 6000 | 4 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 25 × 2500 | 25 | 2500 | 6 | 0.5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 3200 | 25 | 3200 | 5 | 0.5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 4000 | 25 | 4000 | 5 | 0.5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 5000 | 25 | 5000 | 4 | 0.5 ~ 3 | 20 ~ 800 | 55 |
| 25 × 6000 | 25 | 6000 | 3.5 | 0.5 ~ 3 | 20 ~ 800 | 55 |
مؤسسة العمود الفقري الرئيسي في صناعة آلات التزوير. تقع الشركة في منطقة هايان بينهاي الصناعية ، مقاطعة جيانغسو ، في دلتا نهر اليانغتزي المطورة اقتصاديًا.
نحن متخصصون في إنتاج آلات القص في سلسلة العلامات التجارية "Huaduan" ، وآلات الانحناء ، وآلات المتداول للألواح ، والضغط الهيدروليكي ، وخطوط إنتاج القص والتسوية. تستخدم المنتجات على نطاق واسع في صناعة الضوء ، والطيران ، وبناء السفن ، والمعادن ، والأجهزة ، والأجهزة الكهربائية ، ومنتجات الفولاذ المقاوم للصدأ ، وصناعات البناء والزينة. يتم تصدير المنتجات إلى أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط ودول ومناطق أخرى.
لدى شركتنا العديد من القصاصات المحلية ، والطي ، والمتداول ، والضغط الهيدروليكي ، وتسوية خطوط إنتاج القص وغيرها من جودة منتجات تصنيع الأبحاث والتطوير ، والمستوى التقني في طليعة الصناعة ؛ تقوم Huaduan Machine Tool بدمج التقنيات المتقدمة في الداخل والخارج مع الوعي المتقدم والمفاهيم الجديدة والروح المبتكرة ، وتطوير منتجات الصناعة بشكل مستمر ، ووضع أساسًا قويًا لـ "Huaduan" لإنشاء علامة تجارية مشهورة عالميًا في صناعة الأشجار.
تجربة الصناعة
غلاف المصنع
منطقة البناء
قيمة الإخراج السنوية
أ آلة القص هو جهاز ميكانيكي يستخدم لقطع أو القص مواد - من المعدن أو اللوحات أو المواد الصلبة الأخرى - إلى الأشكال والأحجام المطلوبة. إنه يؤدي هذه المهمة عن طريق تطبيق قوة عالية من خلال شفرة ...
اقرأ المزيدتعد آلات قطع الليزر CNC أدوات قوية ودقيقة تستخدم في مختلف الصناعات لقطع الأنواع المختلفة من المواد ونقشها وحفرها. إن تعدد استخداماتها وسرعة ودقة تجعلها مثالية لتصنيع وتطبيقات النماذج الأولية والتصم...
اقرأ المزيدتعد آلات القص أدوات أساسية في صناعة أعمال المعادن ، وتستخدم في قطع وتشكيل الألواح المعدنية أو اللوحات ذات الدقة العالية والكفاءة. تستخدم هذه الآلات على نطاق واسع في صناعات التصنيع والبناء والسيارات...
اقرأ المزيدال QC11Y CNC آلة قص المقصلة الهيدروليكية يمثل قمة الدقة والكفاءة في تقنية قطع الألواح المعدنية. تم تصميم هذا الماكينة ، المصممة لعمليات عالية الأداء ، في قطع الألواح المعدنية أكثر سمكًا من 10 مم بدقة وموثوقية لا مثيل لها. إن بناءها القوي والميزات المتقدمة تجعلها أداة أساسية للصناعات التي تتطلب إمكانيات القطع الفائقة والكفاءة التشغيلية.
البناء والمتانة الفائقة: يتميز القص QC11Y بإطار وأداة مصنوعة من مكونات هيكلية فولاذية عالية القوة. يتم تخفيف راحة الأداة العلوية للقضاء على الإجهاد الداخلي ، مما يؤدي إلى تعزيز الصلابة والاستقرار. يضمن هذا البناء المتين أداء الجهاز باستمرار حتى في ظل الظروف الشاقة ، مما يوفر تخفيضات دقيقة وموثوقة على مدار فترات ممتدة.
آلية القص المتقدمة: في صميم QC11Y هو نظامه الهيدروليكي المتقدم ، الذي يدفع حامل الأدوات على طول قضبان دليل الدقة. مدعوم من الأسطوانات الهيدروليكية القوية ، حركة القص ناعمة ودقيقة ، وتوفر تخفيضات نظيفة مع كل عملية. نظام شفرة المقياس الخلفي ، الذي يتميز بكرة احتياطية بأكمام رمح غريب الأطوار ، مدفوع بمحرك لتعديل دقيق لتخليص الشفرة. هذا يضمن فجوات القطع المثلى لسماكة المواد المختلفة ويعزز الدقة الكلية للجهاز.
نظام التحكم الحديث: مزود بوحدة تحكم E21S ، يوفر QC11Y تحكمًا متطورًا في عملياته. تدير وحدة التحكم هذه تعديلات التوقف الخلفي مع كل من المحركات والمحولات القياسية ، وتدعم المخرجات الرقمية المزدوجة القابلة للبرمجة ، وتتضمن وظيفة حساب عمل فعالة. يقوم بتخزين ما يصل إلى 40 برنامجًا ، ولكل منها 25 خطوة عمل ، ويتميز بواجهة سهلة الاستخدام مع نسخة احتياطية بنقرة واحدة واسترداد إعدادات المعلمة. تدعم شاشة LCD التحويل الإنجليزي الصيني السلس ، مما يجعلها في متناول اليد وسهلة الاستخدام للمشغلين في بيئات متنوعة.
تعديل فجوة الشفرة الكهربائية: يشتمل القص على نظام ضبط فجوة الشفرة الكهربائية ، باستخدام محرك ومخفض للتحكم السريع والدقيق في إزالة الشفرة. تتيح هذه الميزة تعديلات سريعة ، مما يسهل القطع الدقيقة وتقليل الجهد اليدوي. يعزز النظام الكفاءة التشغيلية عن طريق تبسيط عملية التعديل.
نظام التغذية الفعال: يشتمل QC11Y على عمل متطور من العمل مع أسطوانة متحركة ، مصممة لتسهيل التقدم السلس للألواح المعدنية. يتيح هذا النظام تعديلًا سهلاً لموضع القص أثناء التغذية وتوفير الوقت والعمل. يبسط التصميم أيضًا الصيانة مع تفكيك وتثبيت كرة الأسطوانة.
نظام هيدروليكي موثوق به: تم تصميم النظام الهيدروليكي لـ QC11Y للأداء والمتانة ، ويتميز بموصلات أنبوب مغلفة عالية الضغط تمنع تسرب الزيت وتضمن صيانة سهلة. تم تجهيز النظام بحماية سلامة الزائد في التدفق الزائد ويوفر عرضًا واضحًا لارتفاع مستوى الزيت ، مما يتيح التشغيل المستمر تحت الحمل المقنن لمدة تصل إلى 16 ساعة دون انقطاع.
المحرك الرئيسي القوي: يعمل المحرك الرئيسي عالي السعة على QC11y ، ويوفر قوة واسعة وموثوقة لمهام القطع الشاقة. يضمن هذا المحرك أداءً ثابتًا ويعزز قدرة القص على التعامل مع التطبيقات الصناعية الصعبة بسهولة.
Precision Back Gauge Motor: يتميز نظام محرك المقياس الخلفي بعاكس قابل للتعديل لكل من التعديلات السريعة والبطيئة ، ويكمله جهاز تحكم رقمي يوفر وظائف للأمام والخلف والوضع. يوفر هذا النظام المتقدم تحكمًا دقيقًا في التوقف الخلفي ، مما يعزز براعة الماكينة ودقتها.
ال QC11Y CNC آلة قص المقصلة الهيدروليكية تم تصميمه لتلبية أعلى معايير الدقة والكفاءة. إن ميزاتها المتقدمة ، والبناء القوي ، والأداء المتفوق تجعلها أصولًا لا تقدر بثمن لأي عملية تشغيل للمعادن ، مما يحقق نتائج قطع موثوقة وعالية الجودة لمجموعة واسعة من التطبيقات .
