هل تريد أن تقول وداعًا لآلات ثني نورث كارولاينا؟
تعد سلسلة WC67K من آلات الانحناء في CNC Torsion Bar هي الخيار المثالي للمبتدئين لانحناء CNC.
مزود بنظام TP10 CNC وجدول تعويض كهربائي ، سلسلة WC67K اقتصادية ودائمة وتوفر دقة جيدة .
WC67K Torsion-Sync CNC Prake Brake
- يتميز Brake Series Torsion Axis Series Series WC67K بتصميم صناعي متطور وتكوين المعلمة المحسّن ، وضمان الاستقرار والتشغيل المبسط.
- يشتمل على إطار ملحوم متكامل ويستخدم مركز تصنيع CNC للمعالجة الشاملة ، وتعزيز المتانة وتحقيق الدقة العالية.
- مزود بنظام COTRUST TP10 CNC وجدول تعويض CNC ، تضمن هذه السلسلة دقة الانحناء ويمكن أن تلبي احتياجات الانحناء المختلفة ، مما يتيح لك الحصول على معدات عالية الدقة ضمن ميزانية محدودة.
نظام التحكم CNC

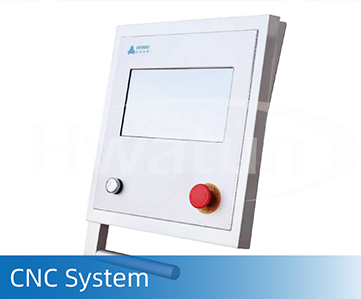

 | Cotrust TP10 CNC Controller تتميز وحدة التحكم COTRUST TP10 CNC ، المصممة لمكابح Synchro Prakes التزامن ، على شاشة تعمل باللمس بحجم 10 بوصات ، والتحكم في PLC ، والاتصال بالفتح. وهو يدعم محاور متعددة ، ويخزن ما يصل إلى 350 برنامجًا ، ويوفر حسابات تلقائية متقدمة ، مما يضمن تشغيلًا سهلاً وفعالًا. |
نظرة عامة على نظام Cotrust TP10
- تم تصميم النظام العاملة بكامل طاقته خصيصًا لآلات فرامل Synchro Synchro.
- يضم هذا النظام شهادة CE و ROHS ، مما يضمن الامتثال للمعايير الدولية.
- مزود بوظيفة محور X/Y قياسي ويمكن تمديده بسهولة لدعم المحور R ، مما يوفر براعة محسنة لمتطلبات الانحناء المختلفة.
- يتميز نظام TP10 CNC بشاشة لمس ملونة حقيقية بحجم 10 بوصات لسهولة التشغيل.
- لديها التحكم في PLC من أجل أداء مستقر وموثوق.
- يتيح التحكم في اتصالات حافلة Canopen للنظام التواصل السريع وتحديد المواقع الدقيقة.
- يمكن لنظام TP10 CNC تخزين ما يصل إلى 350 برنامجًا مع 24 خطوة لكل منهما.
- يدعم ما يصل إلى 30 اللكمات العلوية و 60 وفاة أقل لسعة التخزين.
- الوظائف الاختيارية مثل وظائف الجسر وخوارزميات التعويض المتقدمة متاحة للتخصيص والتنوع.
 |

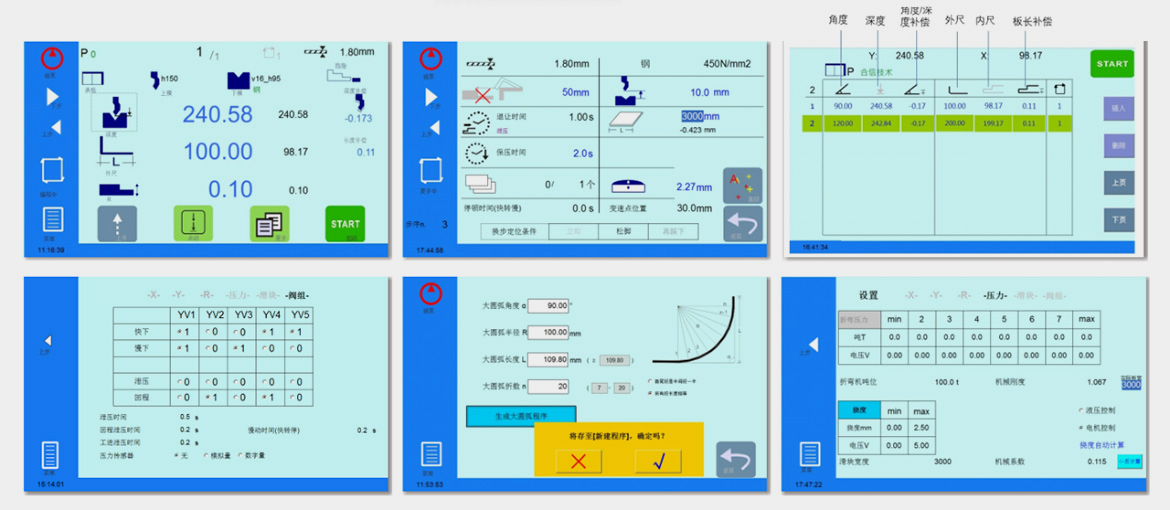

وظيفة الانحناء من وحدة تحكم TP10
- صفحة برنامج وصول سريع لسهولة الإطلاق
- وظيفة إدارة مكتبة العفن سهلة الاستخدام
- واجهة القائمة أو خيار برمجة الجدول
- وظيفة الاستسلام التلقائي
- الحساب التلقائي للضغط والعمق
- حساب تلقائي للزاوية والانحراف وتعويض عرض اللوحة
- وظيفة برنامج الارتباط لتحقيق خطوة لا نهائية bending.
هيكل قوي
 | مخطط تحليل العناصر المحدودة -الهيكل الميكانيكي للمكابح الصحفية وجميع المكونات الرئيسية تخضع لتحليل ثلاثي الأبعاد وتصميم التحسين ، مما يضمن تصميمًا جذابًا وهيكل موثوق به لتشغيل الماكينة المستقرة. تصميم إطار جامد -تم تصميم الماكينة وبناءها بإطار من قطعة واحدة ملحومة يتم تشكيله دون إعادة تحديد موضعه لضمان المتانة والدقة. معالجة تكاملية -تم الانتهاء من إطار الماكينة بأكملها في عملية متكاملة باستخدام مركز تصنيع ثلاثي الأبعاد CNC لضمان دقة عالية. |

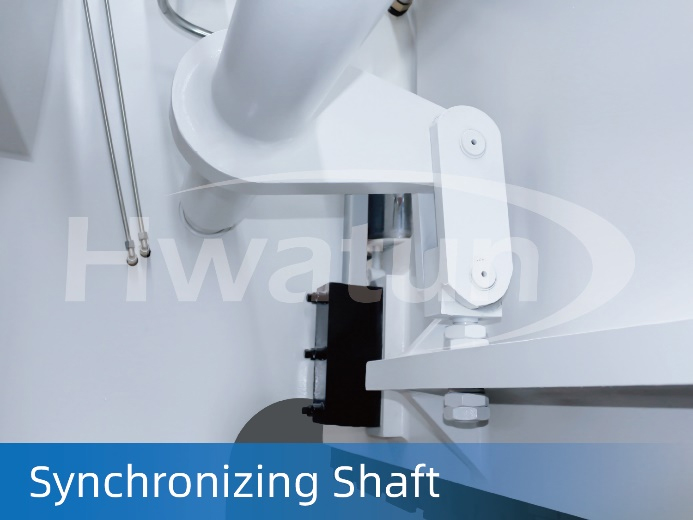

 | بنية متزامنة رمح الالتواء -يتبنى التزامن في ضربة شريط الانحناء بنية المزامنة الميكانيكية ، وهو بسيط في الهيكل ، مستقر ، وموثوق به . |
تتويج CNC
 | جدول مكافحة التلاشي المكافحة CNC محرك -يتم استخدام تتويج CNC للتعويض عن تشوه الانحراف في قطع العمل المنحنى الناتجة عن ذاكرة الوصول العشوائي واللوحة الرأسية للوصول إلى العمل. |
مقياس الظهر
- تم تصميم هيكل المقياس الخلفي بقوة لتحديد المواقع المتسقة والدقيقة للمحاور ، مع شعاع مزود بقضبان دليل خطية مزدوجة لتحسين الاستقرار والدقة.
- يتحكم المحور السيني في الإزاحة الأفقية للمقياس الخلفي فيما يتعلق بمركز القالب السفلي ، وبالتالي تحديد موقعه الدقيق أثناء الحركة نحو أو بعيدًا عن الموت السفلي.

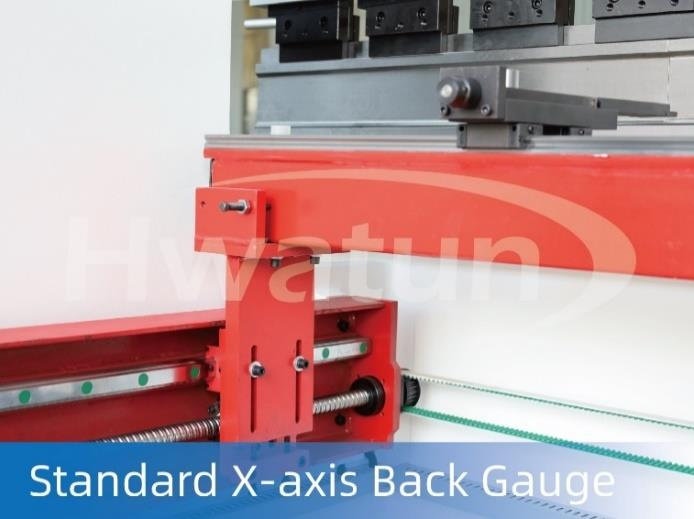

 | مقياس الظهر المحور القياسي - إنه يتميز بأدلة خطية مزدوجة ، منزلقات ، ومسامير كروية لتحسين الأداء. - مع وظيفة ضبط الارتفاع ، يتمتع المستخدمون بالمرونة في تخصيص الارتفاع وفقًا لمتطلباتهم المحددة. |

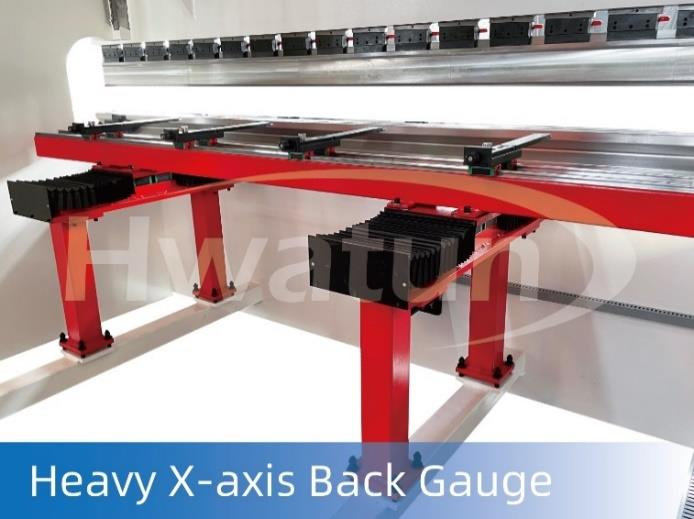

 | مقياس الظهر المحور X الثقيل -تم تجهيز الآلات التي تزيد وزنها عن 300 طن بمقياس خلفي للآلة X-Actizing Machining. - مزود بأربعة قضبان توجيهية خطية ، ثمانية منزلقات ، ومسامير كرة مزدوجة لضمان استقرار ودقة المقياس الخلفي. |

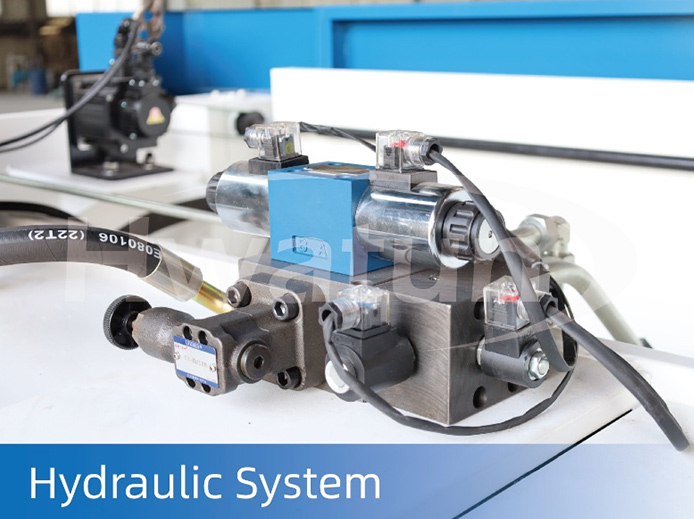

 | النظام الهيدروليكي تشتمل الجهاز على مجموعة صمام هيدروليكي متكاملة متكاملة ، مما يضمن أداء موثوق به وتسهيل الصيانة لضمان التشغيل المستقر لنظامه الهيدروليكي. |

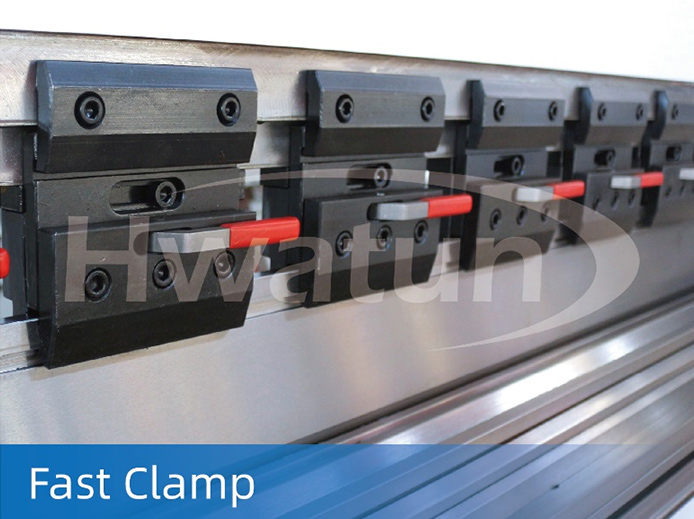

 | مشبك سريع - مزود بمشبك سريع يدوي عالي الدقة يسمح باستبدال السهل باللكمة العلوية عن طريق سحب المقبض ببساطة ، مما يجعل التثبيت البسيط والفعال. |

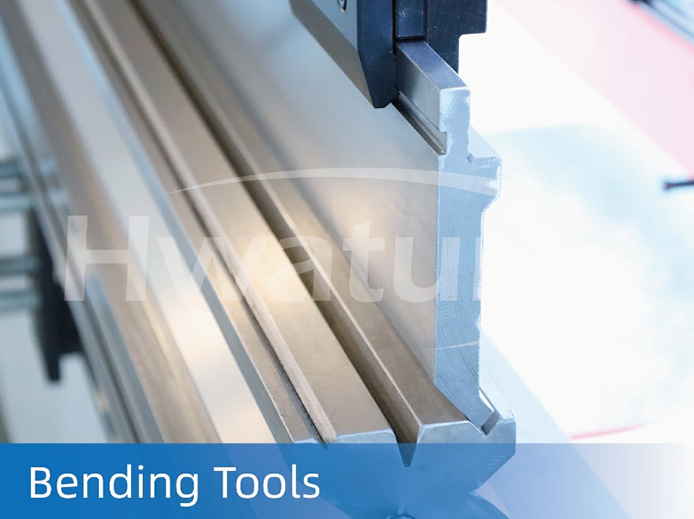

 | يتم تصلب جميع اللكمات العلوية ويموت أقل سيوصي مهندسونا بالأدوات الأكثر ملاءمة بناءً على الرسومات الخاصة بك ، وسمك المعادن الشائع ، وارتفاع فتحة ، وقوة الانحناء لفرامل الضغط . |
| نموذج | الاسمي ضغط | الانحناء طول | مسافة بين جانب إطارات | حُلقُوم عمق | شريط التمرير سكتة دماغية | ضوء النهار | رئيسي محرك قوة |
| (KN) | (مم) | (مم) | (مم) | (مم) | (مم) | (KW) | |
| 63T2500 | 630 | 2500 | 2000 | 320 | 120 | 365 | 5.5 |
| 63T3200 | 630 | 3200 | 2500 | 320 | 120 | 365 | 5.5 |
| 125T2500 | 1250 | 2500 | 2000 | 400 | 120 | 400 | 7.5 |
| 125T3200 | 1250 | 3200 | 2500 | 400 | 120 | 400 | 7.5 |
| 125T4000 | 1250 | 4000 | 3200 | 400 | 120 | 400 | 7.5 |
| 160T2500 | 1600 | 2500 | 2000 | 400 | 200 | 450 | 11 |
| 160T3200 | 1600 | 3200 | 2500 | 400 | 200 | 450 | 11 |
| 160T4000 | 1600 | 4000 | 3200 | 400 | 200 | 450 | 11 |
| 200t2500 | 2000 | 2500 | 2000 | 400 | 200 | 450 | 11 |
| 200t3200 | 2000 | 3200 | 2500 | 400 | 200 | 450 | 11 |
| 200t4000 | 2000 | 4000 | 3200 | 400 | 200 | 450 | 11 |
| 250T3200 | 2500 | 3200 | 2500 | 400 | 250 | 500 | 18.5 |
| 250T4000 | 2500 | 4000 | 3200 | 400 | 250 | 500 | 18.5 |
| 250T5000 | 2500 | 5000 | 4000 | 400 | 250 | 500 | 18.5 |
| 300T4000 | 3000 | 4000 | 3000 | 400 | 250 | 525 | 22 |
| 300T5000 | 3000 | 5000 | 4000 | 400 | 250 | 525 | 22 |
| 300T6000 | 3000 | 6000 | 4800 | 400 | 250 | 525 | 22 |
| 400T4000 | 4000 | 4000 | 3000 | 400 | 320 | 600 | 30 |
| 400T5000 | 4000 | 5000 | 4000 | 400 | 320 | 600 | 30 |
| 400T6000 | 4000 | 6000 | 4800 | 400 | 320 | 600 | 30 |
| 500T4000 | 5000 | 4000 | 3000 | 400 | 320 | 600 | 37 |
| 500T5000 | 5000 | 5000 | 4000 | 400 | 320 | 600 | 37 |
| 500T6000 | 5000 | 6000 | 4800 | 400 | 320 | 600 | 37 |
| 600T4000 | 6000 | 4000 | 3000 | 400 | 320 | 600 | 45 |
| 600T5000 | 6000 | 5000 | 4000 | 400 | 320 | 600 | 45 |
| 600T6000 | 6000 | 6000 | 4800 | 400 | 320 | 600 | 45 |
مؤسسة العمود الفقري الرئيسي في صناعة آلات التزوير. تقع الشركة في منطقة هايان بينهاي الصناعية ، مقاطعة جيانغسو ، في دلتا نهر اليانغتزي المطورة اقتصاديًا.
نحن متخصصون في إنتاج آلات القص في سلسلة العلامات التجارية "Huaduan" ، وآلات الانحناء ، وآلات المتداول للألواح ، والضغط الهيدروليكي ، وخطوط إنتاج القص والتسوية. تستخدم المنتجات على نطاق واسع في صناعة الضوء ، والطيران ، وبناء السفن ، والمعادن ، والأجهزة ، والأجهزة الكهربائية ، ومنتجات الفولاذ المقاوم للصدأ ، وصناعات البناء والزينة. يتم تصدير المنتجات إلى أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط ودول ومناطق أخرى.
لدى شركتنا العديد من القصاصات المحلية ، والطي ، والمتداول ، والضغط الهيدروليكي ، وتسوية خطوط إنتاج القص وغيرها من جودة منتجات تصنيع الأبحاث والتطوير ، والمستوى التقني في طليعة الصناعة ؛ تقوم Huaduan Machine Tool بدمج التقنيات المتقدمة في الداخل والخارج مع الوعي المتقدم والمفاهيم الجديدة والروح المبتكرة ، وتطوير منتجات الصناعة بشكل مستمر ، ووضع أساسًا قويًا لـ "Huaduan" لإنشاء علامة تجارية مشهورة عالميًا في صناعة الأشجار.
تجربة الصناعة
غلاف المصنع
منطقة البناء
قيمة الإخراج السنوية
أ آلة القص هو جهاز ميكانيكي يستخدم لقطع أو القص مواد - من المعدن أو اللوحات أو المواد الصلبة الأخرى - إلى الأشكال والأحجام المطلوبة. إنه يؤدي هذه المهمة عن طريق تطبيق قوة عالية من خلال شفرة ...
اقرأ المزيدتعد آلات قطع الليزر CNC أدوات قوية ودقيقة تستخدم في مختلف الصناعات لقطع الأنواع المختلفة من المواد ونقشها وحفرها. إن تعدد استخداماتها وسرعة ودقة تجعلها مثالية لتصنيع وتطبيقات النماذج الأولية والتصم...
اقرأ المزيدتعد آلات القص أدوات أساسية في صناعة أعمال المعادن ، وتستخدم في قطع وتشكيل الألواح المعدنية أو اللوحات ذات الدقة العالية والكفاءة. تستخدم هذه الآلات على نطاق واسع في صناعات التصنيع والبناء والسيارات...
اقرأ المزيدال WC67K Torsion-Sync CNC Prake Brake يمثل قمة تقنية الانحناء الحديثة ، حيث تقدم مزيجًا من التصميم المتطور ، والهندسة الدقيقة ، والميزات السهلة الاستخدام. تم تصميم هذا الفرامل الصحفية على وجه التحديد للانحناء المتزامن لمحور الالتواء ، وهو مثالي لكل من المستخدمين المتقدمين والمتقدمين الذين يبحثون عن حل موثوق وعالي الأداء.
تصميم استثنائي وبناء جودة
تتميز سلسلة WC67K بتصميم صناعي متقدم مع إطار ملحوم متكامل ، مما يضمن الاستقرار والمتانة الاستثنائية. يتم تعزيز بناء الماكينة القوية من خلال معالجة مركز Machining Cent ، مما يضمن أداءً عالياً وطويلاً الأمد. يوفر نظام متزامن محور الالتواء المستخدم في هذا الفرامل الصحافة نتائج ثني دقيقة ومتسقة ، مما يجعله إضافة قيمة إلى أي ورشة أو منشأة تصنيع.
نظام CNC متقدم
في قلب WC67K نظام COTRUST TP10 CNC ، وحدة تحكم وظيفية ومتطورة بالكامل مصممة خصيصًا لآلات فرامل Synchro Synchro. تم تجهيز نظام TP10 CNC بشاشة تعمل باللمس الحقيقية بحجم 10 بوصات ، مما يوفر واجهة بديهية وسهلة الاستخدام للمشغلين. يضمن التحكم في PLC أداءً مستقرًا وموثوقًا ، في حين أن التحكم في اتصالات حافلة Canopen يسهل التواصل السريع وتحديد المواقع الدقيقة.
يدعم نظام TP10 CNC ما يصل إلى 350 برنامجًا مع 24 خطوة لكل منهما ، مما يوفر مرونة واسعة في البرمجة للتعامل مع مجموعة متنوعة من مهام الانحناء. ويتضمن أيضًا وظيفة إدارة مكتبة العفن سهلة الاستخدام ، مما يجعل اختيار العفن وتكوينه واضحًا. واجهة قائمة النظام أو خيارات برمجة الجدول تلبي تفضيلات المستخدم المختلفة ، مما يعزز الراحة التشغيلية.
الدقة الآلية والمرونة
تم تصميم Brake WC67K Press لتبسيط العمليات مع العديد من الوظائف الآلية. إنه يتميز بوظيفة استسلام تلقائية للخلفية ، والتي تقوم بضبط موضع الخلفية أثناء عمليات الانحناء لضمان الدقة والسلامة. يقوم النظام أيضًا بحساب الضغط تلقائيًا ، والعمق ، والزاوية ، والانحراف ، وتعويض عرض اللوحة ، وتقليل التعديلات اليدوية وتقليل الأخطاء.
تتمثل إحدى الميزات البارزة لنظام TP10 CNC في قدرتها على أداء خطوة لا حصر لها من خلال وظيفة برنامج Link. تتيح هذه الإمكانية تنفيذ تسلسل الانحناء المعقد بسهولة ، مما يجعلها مثالية لإنتاج أجزاء ومكونات معقدة.
التنوع والتخصيص
توفر سلسلة WC67K تنوعًا في الأدوات والتشغيل. وهو يدعم ما يصل إلى 30 اللكمات العلوية و 60 موتًا أقل لسعة التخزين ، مما يستوعب مجموعة واسعة من أدوات الانحناء والموت. تتوفر وظائف اختيارية ، مثل وظائف الجسر وخوارزميات التعويض المتقدمة ، للتخصيص ، مما يتيح للمستخدمين تخصيص الجهاز لتلبية احتياجاتهم وتطبيقاتهم المحددة.
يتضمن التصميم المتمحور حول المستخدم للنظام أيضًا صفحة برنامج وصول سريع للتشغيل السهل والسريع للبرامج ، مما يعزز المزيد من الكفاءة التشغيلية.
الامتثال وشهادة
ال WC67K Torsion-Sync CNC Prake Brake معتمدة CE و ROHS ، تلبية معايير دولية صارمة للسلامة وحماية البيئة. تؤكد هذه الشهادة على التزام الماكينة بالجودة والامتثال التنظيمي ، مما يوفر للمستخدمين الثقة في استثماراتهم.
ال WC67K Torsion-Sync CNC Prake Brake يجمع بين التكنولوجيا المتطورة ، والبناء القوي ، والأتمتة المتقدمة لتقديم حل ثني عالي الدقة. من خلال ميزاتها السهلة للاستخدام والخيارات القابلة للتخصيص ، يعد اختيارًا ممتازًا لأولئك الذين يبحثون عن فرامل مطبعة موثوقة ومتعددة الاستخدامات لاحتياجاتهم من التصنيع .
